اکنون بیش از ربع قرن از ورود اولین تجهیزات الاینمنت لیزری به بازار میگذرد. انتظار ما از یک دستگاه جدید الاینمنت چیست؟

هر انتظاری داشته باشید E710 از سریِ Easy-Laser فراتر از آنرا عرضه میکند. در این صفحه تنها میتوانیم به نکات کلیدی اشاره کنیم. اگر قانع نشدید لازم است بروشور محصول را مطالعه کنید یا با ما برای اطلاعات بیشتر یا مشاهده طرز کار این پکج تماس بگیرید.

سیستم بی سیم و با سیم هردو در پکج استاندارد

تکنولوژی Enduro Power Management : تجهیزات بی سیم اگرچه در نگاه اول جذاب اند ولی در عمل نیاز به نگهداری صحیح از باطری دارند در غیر اینصورت تخلیه باطری خصوصاً برای دستگاههائی که دوره خواب دارند، مثل الاینمنت، مشکل ساز میشود.

یک فکر بِکر:

شارژ باطری تمام شده؟ نگران نباشید! 4 تا باطری معمولی داخل تکیه گاه دستگاه بگذارید و کارتان را ادامه بدید. سر فرصت باطریهای داخلی را شارژ کنید.

IP65, 66, 67

ضد آب، ضد خاک (همه اجزا: نمایشگر، یونیتها، Bluetooth ) و نمایشگر با پوشش لاستیکی ضد ضربه

بارکد خوان (اختیاری): فواصل تنها اطلاعاتی است که دستگاه برای الاینمنت نیاز دارد. یکبار اطلاعات را بدهید و دفعات بعد با بارکد خوان (Barcode reader) اطلاعات را در کمتر از ثانیه وارد کنید. الاینمنت از این سریعتر دیگر ممکن نیست.

تنها با دو چرخش حداقل 20 درجه ای (جمعاً 40 درجه)، یا هر میزان دلخواه و در هر جهت دلخواه، تست کنید و در هر زاویه دلخواه به صورت Live اصلاح  (شیم گذاری) کنید

مقایسه با تولرانسهای مجاز: در پایان الاینمنت نتایج اگر در تولرانس باشد سبز و درغیر اینصورت  قرمز نمایش داده میشود. تولرانس های مجاز را خودتان هم میتوانید تعیین کنید.

تعیین پایه های مرجع (Reference) : الزامی ندارید حتماً یک ماشین را مرجع (ماشین ساکن) اعلام کنید. در صورت عدم امکان شیم برداری یا حرکت افقی از یک پایه یا کل ماشین M یک جفت پایه از S یا کل آن را M کنید

میزان انبساط یا انقباض پایه ها را وارد کنید تا در نتیجه اعمال شود. میتوانید به صورت میزان Shim (جابجائی عمودی) و افقی و یا با اعلام میزان Offset و Angular مقدار مورد نیاز را اعلام کنید.

اگر تا به حال با روش Rim & Face کار کرده اید، یا تولرانس مرجعی به این شکل اعلام شده، میتوانید با زدن کلیدی که سمت راست میبینید با دادن قطر Hub کوپلینگ نتیجه Misalignment زاویه ای را به همین شکل ببینید.

برخی از ویژگی های عمده:

برخی از ویژگی های عمده:

بدنه اجزا: آلومينيوم آندايز شده

کیف حمل ضد آب و خاک و ضد ضربه 3 متر (3 meter Drop Tested)

گزارش اتوماتیک حاضر و آماده داخل دستگاه (با فرمت Pdf )

تمام جزئیات الاینمنت از نام مجری کار، دمای اندازه گیری شده توسط یونیتها، تا نتیجه تست در گزارش درج میشود.

امکان تبادل کلیه اطلاعات از جمله برنامه های به روز آوری یا افزایش امکانات دستگاه (Updates) از طریق فلش مموری Flash Memory یا ارتباط مستیم با PC قابل انجام است.

نوع دیتکتورها: دو محوره (H, V) با نمایش صفحه دیتکتور روی نمایشگر (بخشهای بعدی را ببینید)

حداکثر فاصله اندازه گیری بین دو یونیت: 20 متر با دقت 1 میکرون

دو سال وارانتي سازنده و شرکت خدمات مهندسي استاک

Bluetooth ها که روی یونیتهای M و S سوار میشوند (برای کار بیسیم)

یونیتهای اندازه گیری مجهز به دیتکتور دومحوره، زاویه سنج، دماسنج قابل نصب روی V Block یا پایه مغناطیسی

پایه مغناطیسی برای نصب یونیتها روی شافتهای بزرگ و اندازه گیری هندسی

یک جفت کابل برای اندازه گیری باسیم (کابل رابط طولانی اختیاری)

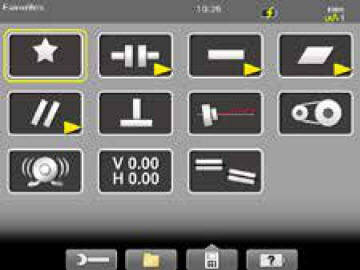

برای آشنائی با طرز کار برنامه های الاینمنت شافت و اندازه گیری آزاد روی آیکونهای ذیربط زیر کلیک کنید

کیف حمل ضد آب، خاک و ضربه با لوازم جانبی استاندارد

برخي لوازم جانبی اختیاری برای برنامه های اضافی موجود در E710

الاینمنت پولی ها

پنجره ورود اطلاعات

پنجره ورود اطلاعات

پنجره ورود اطلاعات

الاینمنت ماشین های Offset

سنسور ارتعاشات و پارامتر بیرینگ

نمایش نتیجه اندازه گیری ارتعاشات

دستگاه E710 میتواند گزارش کامل الاینمنت را هم با فرمت pdf تهیه و ذخیره کند. کافی است فلش مموری اتان را به دستگاه متصل کنید، یا دستگاه را مستقیم به  PC وصل کنید، و فایل را دریافت کنید. بدیهی است گزارش با نام و لوگو شرکت شما، اگر از قبل لوگو را داده باشید، تهیه خواهد شد.

برای آشنائی با سایر برنامه ها لطفاً به بروشور دستگاه مراجعه کنید

سه روش الاینمنت:

1- با 180 درجه چرخش 2- با دو چرخش حداقل 20 درجه ای از هر مکان و از هر سمت (جمعاً حداقل 40 درجه چرخش) 3- MultiPoint عملاً هر تعداد قرائت دلخواه

پشتیبانی از انواع اندازه گیریهای هندسی:

2- هم سطح يا در يک صفحه بودن، Flatness & Flange، (با D22 قلم اختياری)

3- الاينمنت پولي ها با مستند سازی  (با لوازم جانبي اختياری)

4- اسپيندل، مکان يابي امتداد محور دوران در فضا، مثل ماشين ابزار يا امتداد شافتها

5- توازی (بين دو سوژه مثل دو غلطک)

6- اندازه گيری دامنه کلي ارتعاش و مقايسه با ISO و پارامتر بيرينگها (با سنسور اختياری)

7- اندازه گيری آزاد مثل ساعت انديکاتور و فيلر گيچ، نمايش زنده جابجائي و تغيير زاويه

8- تست Ovality یا وضعیت Roundness بيرينگ (دايره ها)

با انواع امکانات کمکی در ترسیم گرافها مثل وضعیت Waviness، اعمال انبساط/انقباض، مقایسه با تولرانسها و....

1- راست يا روی يک خط بودن، Straightness، مثل شافتها، پايه ها، ريلها،بيرينگها....

توصیه ما: اگر خواهان یک سیستم فوق حرفه ای برای حل ریشه ای مشکل misalignment هستید، مثل هم سطح سازی پابه ها، تراز افقی Leveling، پيچش قاچ ماشين آلات و/يا نیاز به تستهای صافی سطوح، تعامد و امثال آن داريد

خريد E710 را با قلم اختياری D22 (ترانسمیتر لیزر گردان) مد نظر قرار دهید. و اگر دقت 1 میکرون پاسخگوی نیاز شما نیست پکج E940 با دقت 0.1 میکرون با امکانات E710 و طیف گسترده اندازه گیریهای هندسی را انتخاب کنید
